Automatische Trockenmittel-Füllmaschine für Isolierglas

Automatische Trockenmittel-Füllmaschine für Isolierglas

Produkteinführung

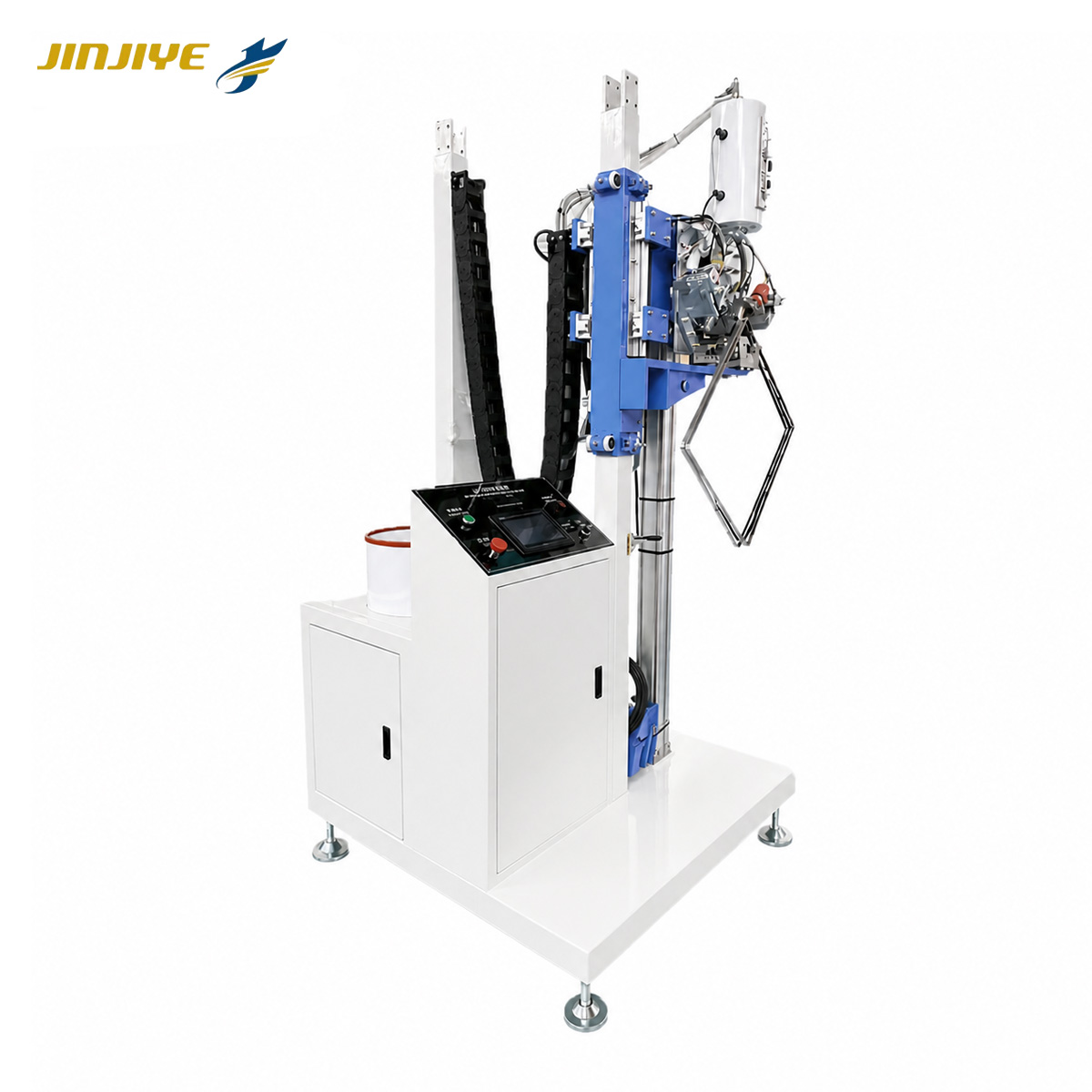

Die automatische Trockenmittel-Füllmaschine JINJIYE ist für das Befüllen von Molekularsieb-Trockenmittel in Aluminium-Abstandhalterrahmen konzipiert, die bei der Herstellung von Isolierglas verwendet werden.

Die Maschine führt in einem Arbeitszyklus automatisch das Stanzen der Abstandhalterlöcher, das Befüllen mit Trockenmittel und das Butyl-Versiegeln durch. Das Befüllen unter geschlossenen Bedingungen reduziert die Exposition des Molekularsiebs gegenüber Feuchtigkeit in der Umgebungsluft und trägt dazu bei, die Feuchtigkeitsaufnahmeleistung des Trockenmittels zu erhalten.

Ein PLC-Steuerungssystem und ein LCD-Touchscreen machen die Maschine einfach einzurichten und zu bedienen. Die Füllhöhe kann entsprechend den Abmessungen des Aluminium-Abstandhalterrahmens eingestellt werden. Sie eignet sich für Abstandhalterrahmen von 300 × 250 mm bis 2000 × 2000 mm.

Die Maschine kann je nach den Produktionsanforderungen des Kunden für die Verarbeitung eines einzelnen Abstandhalterstabs oder mehrerer Abstandhalterstäbe konfiguriert werden.

---

Arbeitsprozess

1. Setzen Sie den vorbereiteten Aluminium-Abstandhalterrahmen in die Arbeitsposition.

2. Passen Sie die Füllhöhe entsprechend den Rahmenabmessungen an.

3. Geben Sie die erforderlichen Verarbeitungsdaten über den Touchscreen ein.

4. Starten Sie den automatischen Betriebszyklus.

5. Die Maschine stanzt ein Füllloch in den Abstandhalter.

6. Molekularsieb-Trockenmittel wird automatisch in den Abstandhalterrahmen gefüllt.

7. Das Füllloch wird mit Butylmaterial versiegelt.

8. Entfernen Sie den fertigen Abstandhalterrahmen für den nächsten Isolierglas-Produktionsprozess.

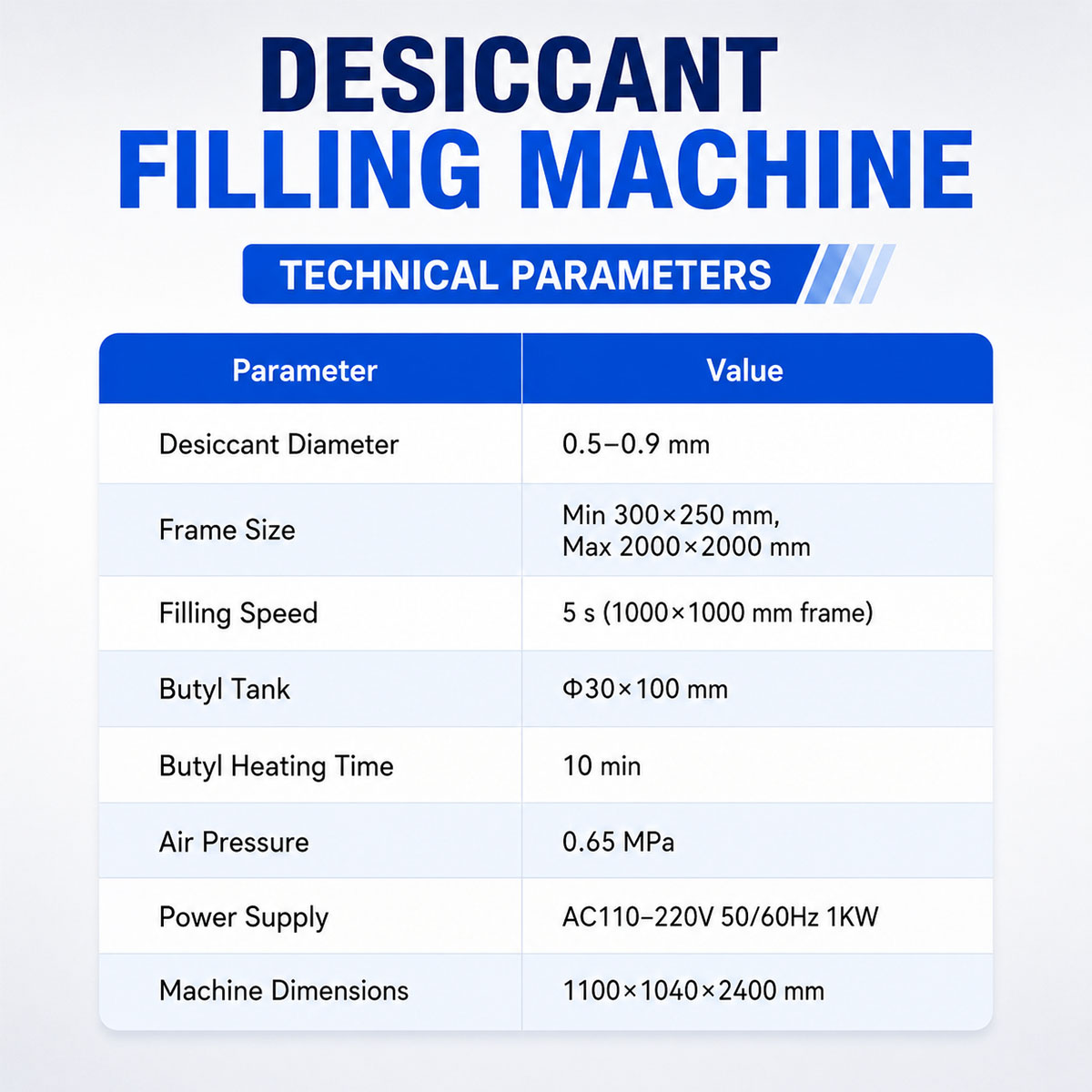

Technische Spezifikationen

Technische Spezifikationen können je nach endgültiger Maschinenkonfiguration angepasst werden.

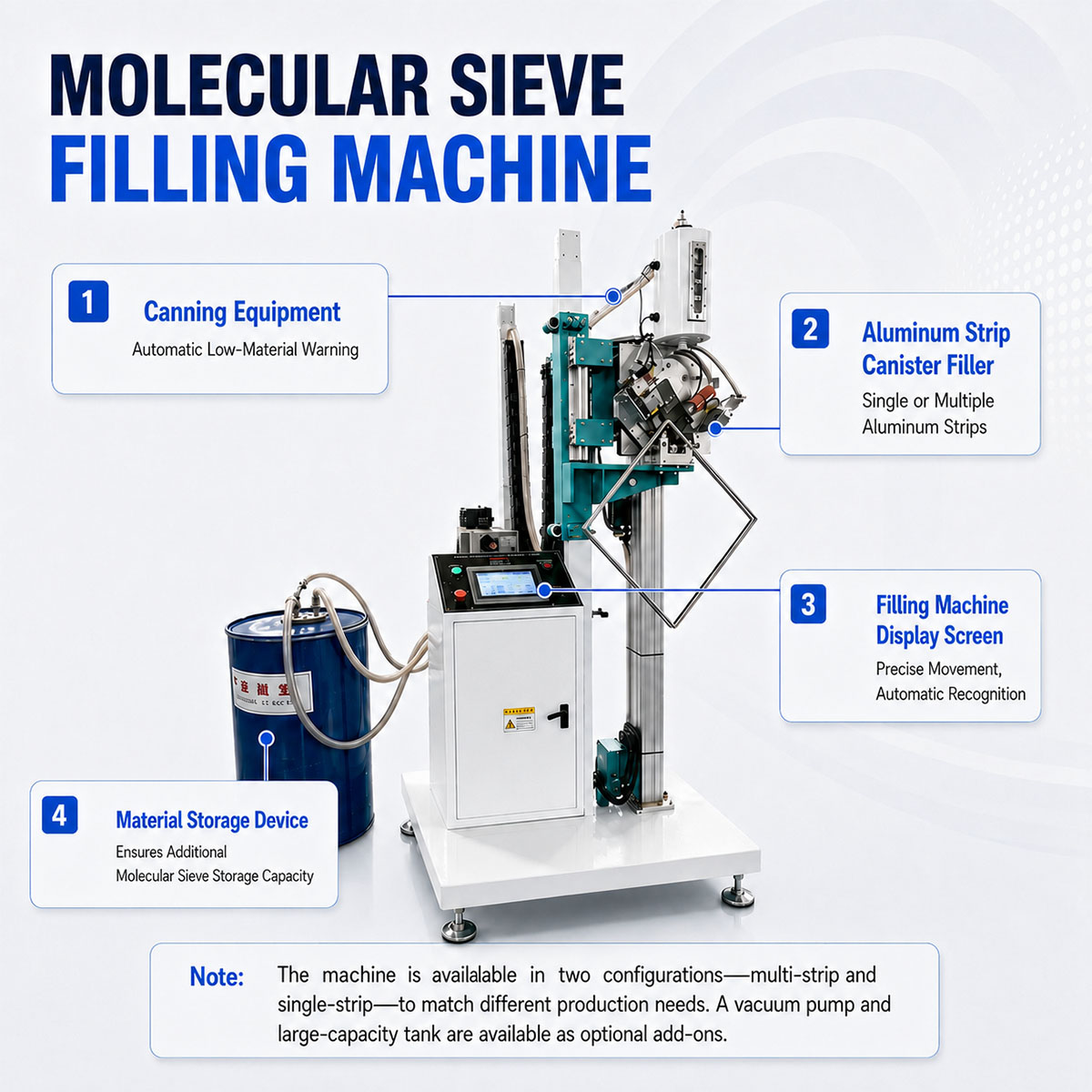

Automatische Materialnachfüllung

Die Maschine ist mit einem automatischen Nachfüllsystem für Trockenmittel ausgestattet. Es gewährleistet eine kontinuierliche Materialzufuhr während der Produktion und hilft, unzureichende oder unterbrochene Befüllung zu verhindern.

Die pneumatische Zuführmechanik sorgt für eine gleichmäßige Molekularsieb-Zuführung und konstante Füllleistung.

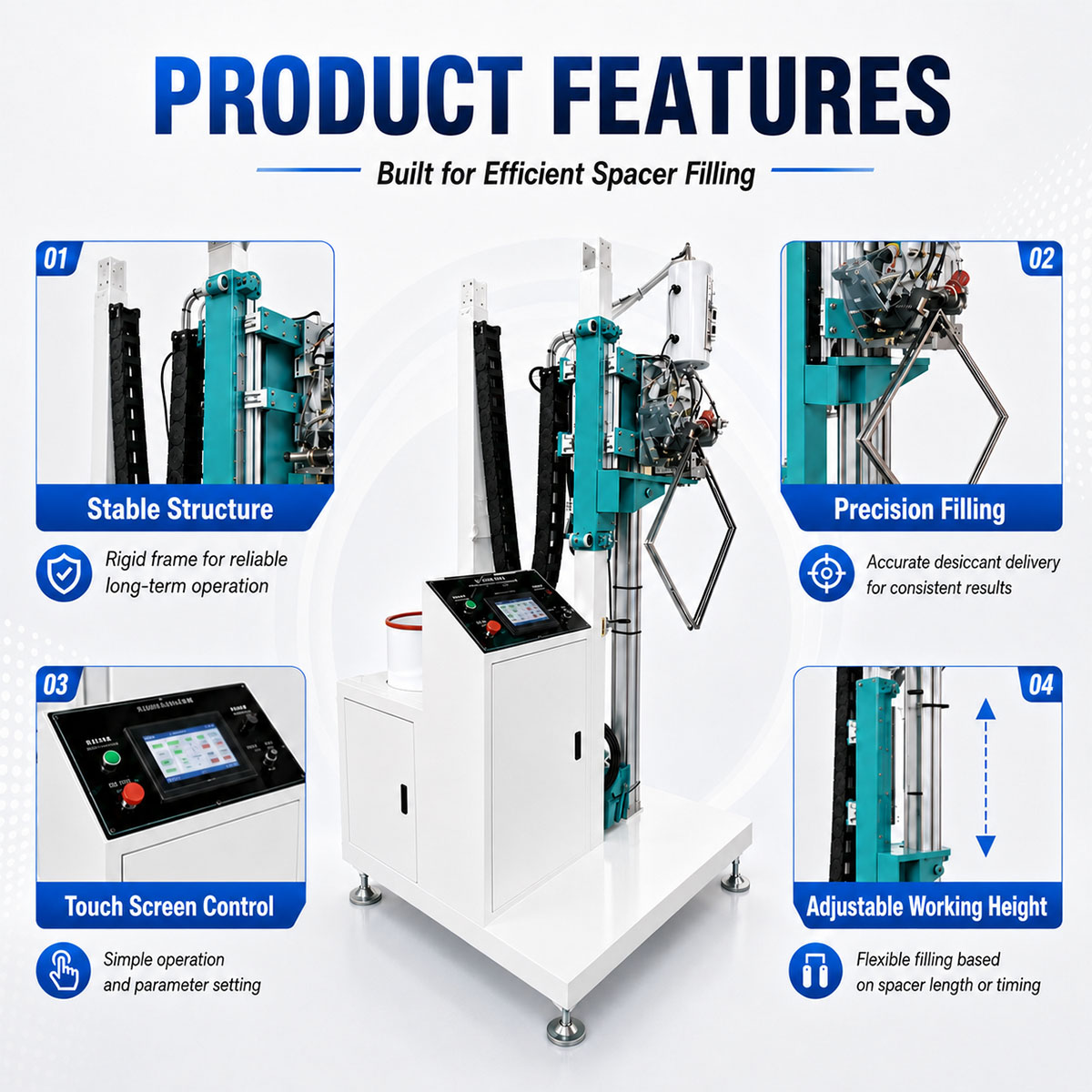

Steuerung und Bedienung

Das SPS-Steuerungssystem verwaltet den automatischen Betriebszyklus. Bediener können Verarbeitungsdaten über den LCD-Touchscreen eingeben und die Produktion mit einem Knopfdruck starten.

Die einstellbare Füllposition ermöglicht es der Maschine, sich an verschiedene Aluminium-Abstandshaltermaße anzupassen, ohne komplizierte manuelle Einstellungen.

Mechanische Struktur

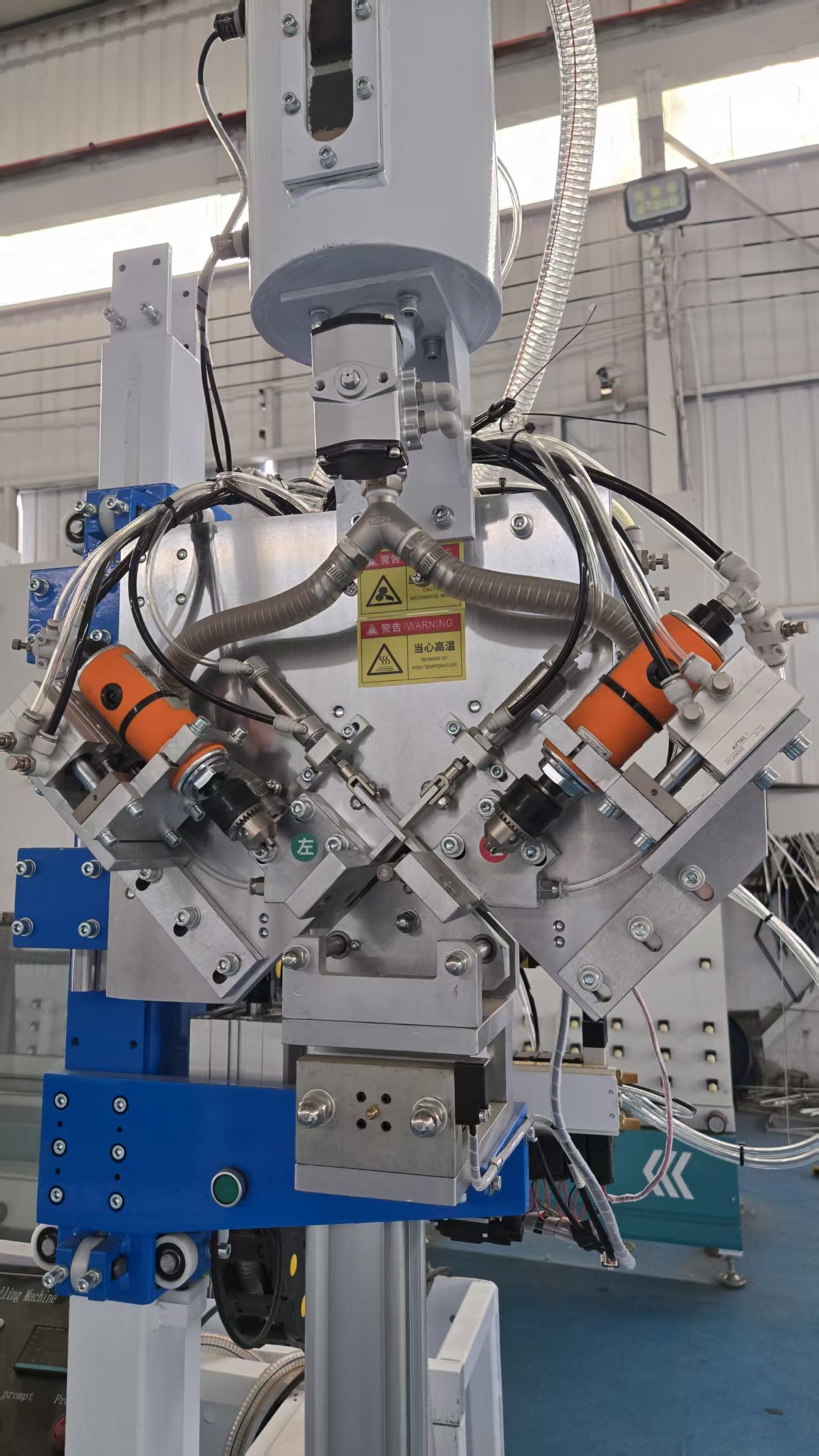

Doppelte Führungsschienen und Säulen sorgen für eine stabile Bewegung des Füllkopfes und reduzieren Vibrationen während des Betriebs.

Der Maschinenrahmen ist mit einer industriellen Pulverbeschichtung versehen, die eine verbesserte Haltbarkeit und Korrosionsbeständigkeit in der Fabrikumgebung bietet.

Als optionale Konfiguration ist eine zusätzliche Großrahmen-Stützvorrichtung für die Verarbeitung größerer Abstandhalterrahmen erhältlich.

Anwendungen

Die Maschine ist geeignet für:

• Isolierglasproduktion

• Herstellung von Doppelverglasung

• Herstellung von Dreifachverglasung

• Verarbeitung von Aluminium-Abstandhalterrahmen

• Glas für Wohnfenster und -türen

• Glas für Gewerbegebäude

• Produktionslinien für Isolierglas

Häufig gestellte Fragen

Welche Größe von Aluminium-Abstandhalterrahmen kann die Maschine verarbeiten?

Der Standardverarbeitungsbereich reicht von 300 × 250 mm bis 2000 × 2000 mm.

Welche Molekularsieb-Partikelgröße sollte verwendet werden?

Der empfohlene Durchmesser der Trockenmittelpartikel beträgt 0,5–0,9 mm.

Wie lange dauert der Befüllvorgang?

Das Befüllen eines 1000 × 1000 mm großen Abstandhalterrahmens dauert unter normalen Arbeitsbedingungen etwa fünf Sekunden.

Verschließt die Maschine das Befüllloch automatisch?

Ja. Das Stanzen des Lochs, das Befüllen mit Molekularsieb und das Butyl-Verschließen werden in einem Arbeitszyklus automatisch durchgeführt.

Kann die Maschine mehrere Abstandhalterleisten verarbeiten?

Ja. Sie kann je nach Kundenanforderungen für die Verarbeitung einzelner oder mehrerer Leisten konfiguriert werden.

Kann die Spannung individuell angepasst werden?

Der Standard-Stromversorgungsbereich beträgt AC 110-220 V, 50-60 Hz. Bitte bestätigen Sie vor der Bestellung Ihre lokale Spannung.
